Desenho mecânico e disposição dos rebites

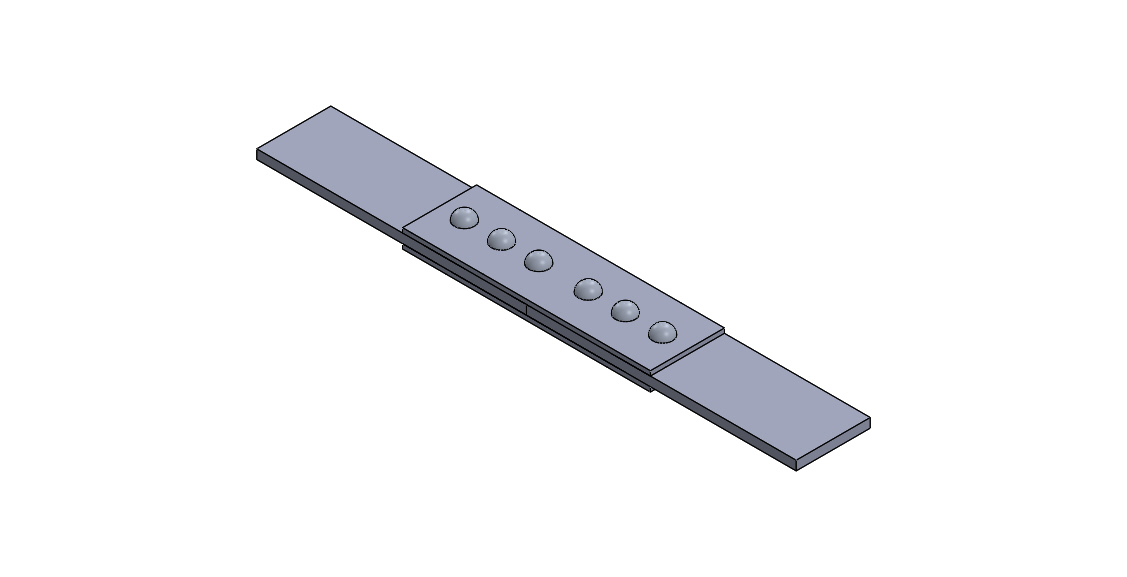

Considerando todos os cálculos feitos para a nossa junta rebitada e o edital do projeto, que prevê algumas limitações no projeto,  desenvolvemos o desenho da junta em SolidWorks.





Através dos cálculos, chegamos a um valor comercial de espessura de chapa de 1/4 in.




Além disso, para os rebites, chegamos a um valor comercial, no qual encontraremos uma broca vendida comercialmente para realizar os furos que irão conter os rebites, de diâmetro do corpo de 8,5mm.





Para chegar a essas medidas consideramos a arrumação de três rebites por chapa, um por secção. Utilizamos essa arrumação considerando o fator de segurança mais viável ao projeto alem de seguir com a especificação do edital do projeto no qual a  largura máxima da junta deve ser de 2 in. Quando supomos considerar a arrumação triangular, a largura ultrapassava o limite estabelecido sendo assim desconsiderada.
