sexta-feira, 7 de dezembro de 2018
Tensile Test and Quality Analysis
Yesterday (07/12/2018) we performed the tensile test of our riveted joint. This test was a final analysis of our design, in a joint designed and manufactured by the test team that withstood a 40kN draw request. Unfortunately, it is by no means reached the mark of 33.5kN, given the mismatches and problems during the drafting of the project and was an excellent brand. By voting qualitatively the result of the project we consider very satisfactory. The sizing of the covers was quite accurate and the rest of the differences between the design project and the rivet did not meet the needs. In this way, comparing the design data and the made covers and splints we have: Spacing between the promoted plates: 0.00 mm Spacing between made sheets: 2.40 mm Free length for guarded claw: 100.00 mm Free length 1 (real) for the claw: 100.00 mm Free length 2 (real) for the claw: 98.35 mm Sum of the thicknesses of the covers equal to that projected, with a value of ½ '' The best, most recent concentrations and accuracy in diameter diameter are sometimes their punctured concentrates for the future pierce them in the spinal drill.
Teste de Tração e Análise de Qualidade
Ontem (07/12/2018) realizamos o teste de tração da nossa junta rebitada. Esse teste foi a analise final do nosso projeto, nele a junta projetada e fabricada pela equipe teria que resistir a uma solicitação de 40kN sobre tração. Infelizmente não atingimos o objetivo, entretanto atingimos a marca de 33,5kN, que considerando os desencontros e problemas durante a elaboração do projeto e foi uma marca excelente.
Ao analisar qualitativamente o resultado do projeto consideramos muito satisfatório. O dimensionamento das chapas foram bastante precisos e apesar das diferenças entre projeto execução o rebite atendeu às necessidades.
Desta forma, fazendo um comparativo dos dados de projeto e os das chapas e talas confeccionadas temos:
- Espaçamento entre as chapas projetado: 0,00 mm
Espaçamento entre as chapas confeccionadas: 2,40 mm - Comprimento livre para a garra projetado: 100,00 mm
Comprimento livre 1 (real) para a garra: 100,00 mm
Comprimento livre 2 (real) para a garra: 98,35 mm
- Somatório das espessuras das chapas igual ao projetado, com o valor de ½’’
Ademais, os furos realizados houveram ótima concentricidade e precisão na dimensão do diâmetro, por terem previamente seus centros marcados por punção para posteriormente furá-los na furadeira de coluna.

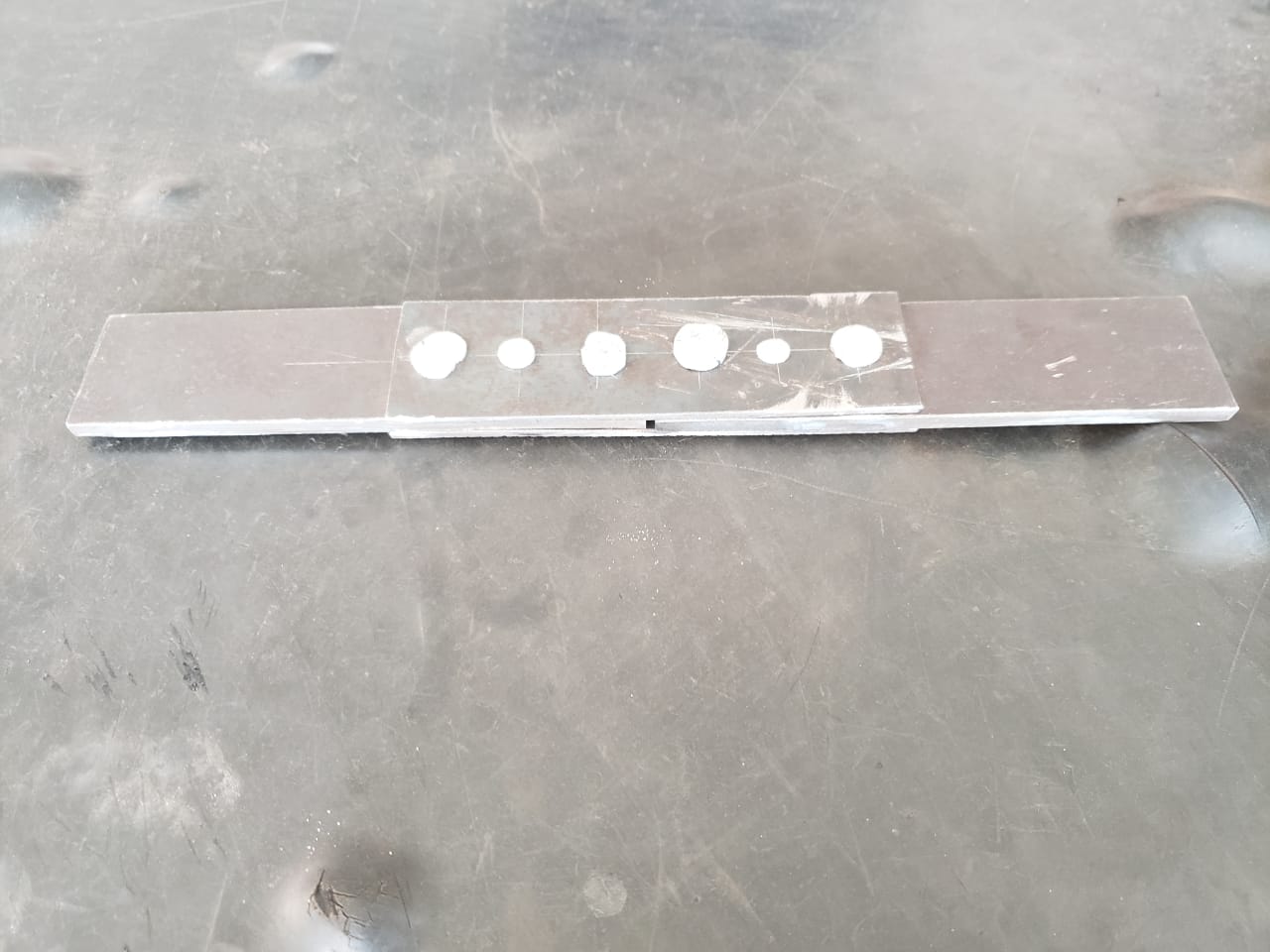

Imagem: Junta Rebitada
Fonte Própria

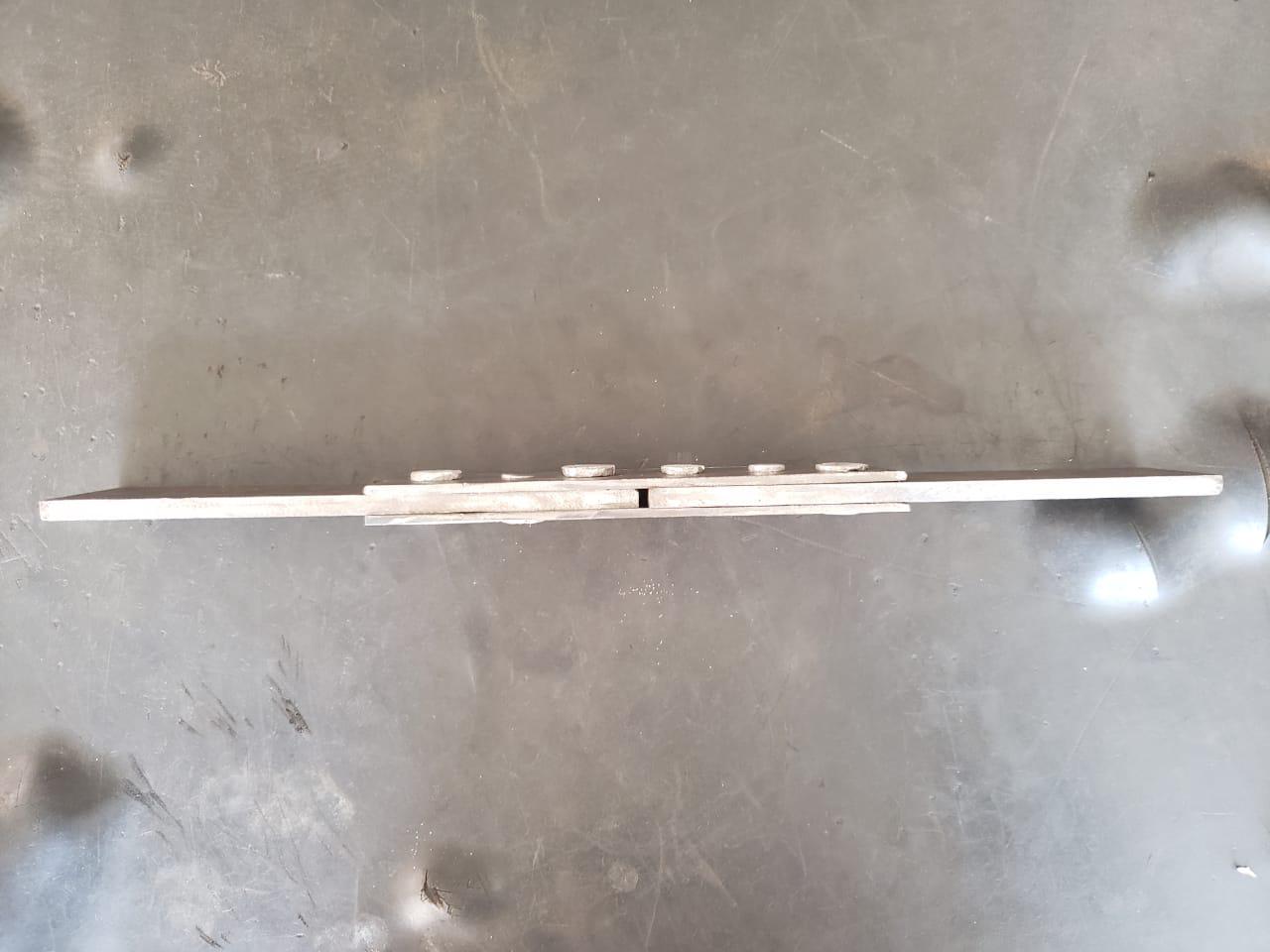

Imagem: Junta Rebitada
Fonte: Prórpia
quinta-feira, 6 de dezembro de 2018
Forging - Verbete 7
Forging
Forjamento
Forging is the process of deforming metal into a predetermined shape using certain tools and equipment—deformation is accomplished using hot, cold, or even warm forging processes. Ultimately, the manufacturer will look at a number of criteria before choosing which type of forging is best for a particular application.
O forjamento é o processo de deformação do metal em uma forma predeterminada usando certas ferramentas e equipamentos - a deformação é realizada usando processos de forjamento a quente, frio ou até mesmo quentes. Por fim, o fabricante analisará vários critérios antes de escolher qual tipo de forjamento é melhor para um aplicativo específico.
Forjamento
Forging is the process of deforming metal into a predetermined shape using certain tools and equipment—deformation is accomplished using hot, cold, or even warm forging processes. Ultimately, the manufacturer will look at a number of criteria before choosing which type of forging is best for a particular application.
O forjamento é o processo de deformação do metal em uma forma predeterminada usando certas ferramentas e equipamentos - a deformação é realizada usando processos de forjamento a quente, frio ou até mesmo quentes. Por fim, o fabricante analisará vários critérios antes de escolher qual tipo de forjamento é melhor para um aplicativo específico.
Figure: Hot Forging of Rivet into a joint. Source: ballardforge |
Casting - Verbete 6
Casting
Fundição
"A casting is an object or piece of machinery which has been made by pouring a liquid such as hot metal into a container, so that when it hardens it has the required shape." (COLLINS).
Casting materials are usually metals and is most often used for making complex shapes that would be otherwise difficult or uneconomical to make by other methods.
Casting was used in this project in order to cast rivets for the manufacturing of the riveted joints.
"A fundição é um objeto ou peça de maquinaria que foi feita derramando um líquido como o metal quente em um recipiente, de modo que quando ele endurece tem a forma necessária." (COLLINS) Os materiais de fundição são geralmente metais e são mais frequentemente usados para fazer formas complexas que seriam, por outro lado, difíceis ou antieconômicas, por outros métodos. A fundição foi usada neste projeto para fazer rebites para a fabricação das juntas rebitadas.
"A casting is an object or piece of machinery which has been made by pouring a liquid such as hot metal into a container, so that when it hardens it has the required shape." (COLLINS).
Casting materials are usually metals and is most often used for making complex shapes that would be otherwise difficult or uneconomical to make by other methods.
Casting was used in this project in order to cast rivets for the manufacturing of the riveted joints.
"A fundição é um objeto ou peça de maquinaria que foi feita derramando um líquido como o metal quente em um recipiente, de modo que quando ele endurece tem a forma necessária." (COLLINS) Os materiais de fundição são geralmente metais e são mais frequentemente usados para fazer formas complexas que seriam, por outro lado, difíceis ou antieconômicas, por outros métodos. A fundição foi usada neste projeto para fazer rebites para a fabricação das juntas rebitadas.

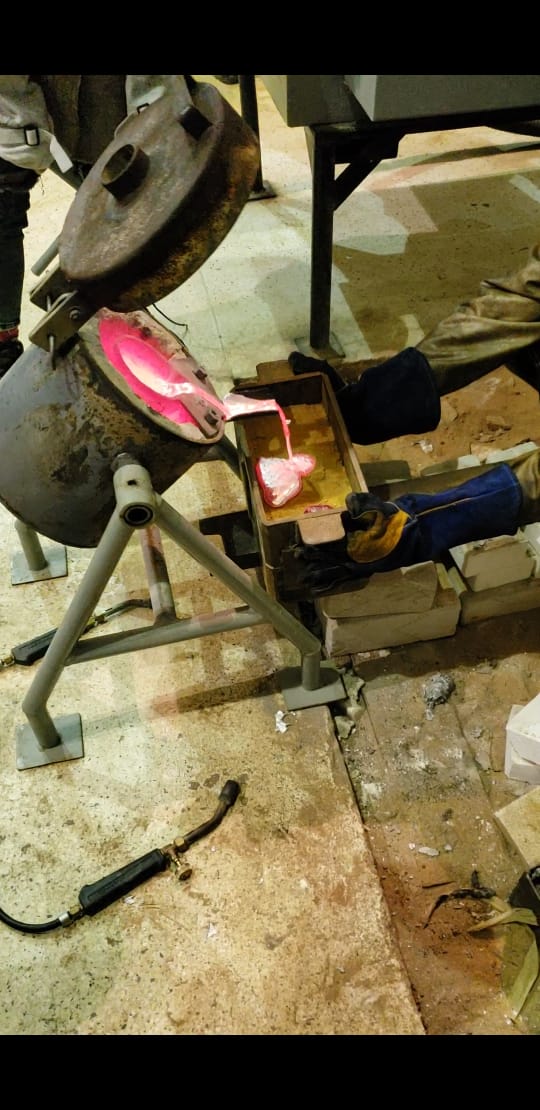

Figure: Aluminum Casting of Rivets made by our team. Source: Own |
Shear - Verbete 5
Shear
Cisalhamento
Shear is a directional word referring to forces or stresses. A shear force goes parallel to the surface of an object or material.
Shear stress can happen between two objects or within the same object. A shear stress between two objects occurs when a force pulls the object along the same plane as the face of the object abutting another object that is being pulled in the opposite direction. A shear stress within an object will occur when a force parallel to the plane causes one plane of the material to want to slip against another, thus deforming the material.
Shearing stresses are commonly found in rivets, pins and bolts. If the plates, which are connected by a rivet as shown in the following figure, are subjected to tension forces, shear stresses will develop in the rivet.
Cisalhamento é uma palavra direcional que se refere a forças ou tensões. Uma força de cisalhamento é paralela à superfície de um objeto ou material.
A tensão de cisalhamento pode acontecer entre dois objetos ou dentro do mesmo objeto. Uma tensão de cisalhamento entre dois objetos ocorre quando uma força puxa o objeto, ao longo do mesmo plano da face do objeto adjacente a outro objeto, que está sendo puxado na direção oposta. Uma tensão de cisalhamento dentro de um objeto ocorrerá quando uma força paralela ao plano fizer com que um plano do material deseje deslizar contra outro, deformando o material.
Tensões de cisalhamento são comumente encontradas em rebites, pinos e parafusos. Se as placas, que são conectadas por um rebite, como mostrado na figura a seguir, estão sujeitas a forças de tensão, as tensões de cisalhamento irão se desenvolver no rebite.
Shearing stresses are commonly found in rivets, pins and bolts. If the plates, which are connected by a rivet as shown in the following figure, are subjected to tension forces, shear stresses will develop in the rivet.
Cisalhamento é uma palavra direcional que se refere a forças ou tensões. Uma força de cisalhamento é paralela à superfície de um objeto ou material.
A tensão de cisalhamento pode acontecer entre dois objetos ou dentro do mesmo objeto. Uma tensão de cisalhamento entre dois objetos ocorre quando uma força puxa o objeto, ao longo do mesmo plano da face do objeto adjacente a outro objeto, que está sendo puxado na direção oposta. Uma tensão de cisalhamento dentro de um objeto ocorrerá quando uma força paralela ao plano fizer com que um plano do material deseje deslizar contra outro, deformando o material.
Tensões de cisalhamento são comumente encontradas em rebites, pinos e parafusos. Se as placas, que são conectadas por um rebite, como mostrado na figura a seguir, estão sujeitas a forças de tensão, as tensões de cisalhamento irão se desenvolver no rebite.
Source: lookaroundaviation |
Tipos de Rebite
Existem diversos tipos de rebite com diferentes formas e proporções, a depender da função a ser empregada. O quadro a seguir, demonstra tipos de rebites em função do formato da cabeça e em quais situações geralmente é empregado.
De acordo com o emprego associado, o formato da cabeça escolhido pela equipe foi o de Cabeça Cilíndrica, pois é utilizado nas uniões de chapas com espessura de até 7 mm e as chapas escolhidas pela equipe, apresentam espessura de 3,18 mm e 6,35 mm, atendendo as necessidades do projeto.
Quadro 1: Tipos de Rebite. |
